”５つの革新”が、次世代型滅菌装置の新たな歴史をつくります
滅菌装置専門メーカである、当社９０年の
歴史の集大成として根本からリニューアル。
お客様の声から生まれたＵＭシリーズは、
まさに革新的な滅菌装置に仕上がっています。
→詳しくはこちら
滅菌装置の心臓部である缶体を刷新・軽量化し、 耐久性の向上とコスト削減を両立させました。
蒸気のリサイクル使用も可能となり、
「節電」「節水」に大きく貢献いたします。
→詳しくはこちら
音声ガイダンス機能や運転予約機能
など、ほしかった機能を搭載！
”さらに親切に”、”煩雑な作業の
簡略化” を実現させました。
→詳しくはこちら
ユーザーフレンドリーかつ
女性にも親しみやすいデザインにより
操作性を向上させました。
→詳しくはこちら
「電気・水・時間」という”資源”を
大幅に削減。
環境にも人にも優しい滅菌装置と
なっています。
→詳しくはこちら
革新１：技術革新
当社は滅菌装置専門メーカとして９０年の歴史を重ねてきました。その間に培ってきた
技術の粋を込め、お客様の声を多機能次世代型滅菌装置UMシリーズに反映させるべく、
根本からリニューアルいたしました。９０年の歴史の集大成としてまさに革新的な
滅菌装置に仕上がっています。
革新２：大幅なコスト削減
滅菌装置の心臓部である缶体のオールステンレス化と共に軽量化を実現。それにも
かかわらず耐久性も大幅に向上させました。
（従来の最高使用圧力0.25MPaから0.30MPaに大幅UP）
オールステンレス構造を採用したことにより、余熱に使用した蒸気のリサイクル使用も可能
となり、エネルギー削減に大きく貢献いたします。
革新３：運用・メンテナンス性の向上
業界初となる音声ガイダンス機能や運転予約機能など、滅菌作業に従事する方がほしい
と思っていた機能を搭載！”さらに親切に”、”煩雑な作業の簡略化”を実現させることで、
長く安心して使って頂ける滅菌装置となっています。
【当社従来製品】
●早朝に出勤後装置起動
↓
●予熱運転
↓
●滅菌装置スタンバイ
【ＵＭシリーズ】
●自動で電源ＯＮ
↓
●予熱運転
↓
●出勤時には滅菌装置スタンバイ
革新４：優れた操作性と機能性を実現
従来装置では装置上部の高い位置で正面から見えにくかった内缶連成計を、より見やすい
扉上部位置に配置。また、装置パネルのＬＥＤランプで滅菌の工程状況を把握できるなど、
ユーザーフレンドリーな操作性を実現しています。
また自動追加乾燥機能・クーリング機能やデータ管理機能など、利便性を向上させる
多くの機能を搭載いたしました。
革新５：もちろん環境にも優しく
熱しやすく冷めにくい乾燥しやすい缶体の開発、蒸気のリサイクル処理、操作性の
向上により、「電気・水・時間」という”資源”を大幅に削減。環境にも人にも
優しい滅菌装置となっています。
乾燥性能一新！ＵＭシリーズの特徴をさらに詳しく
高耐圧設計のALLステンレス製缶体
内缶だけでなく、外缶もステンレス(SUS304)にしたこと により、蒸気中に含まれるドレンを外缶で回収し、 より質の良い蒸気の供給が可能になりました(※１)。 外缶自体が大きなドレンセパレーターの役目を果たします。 また、外缶から回収したドレンはクリーン蒸気発生器にて リサイクルされます。最高使用圧力を従来の0.25MPaから 0.30MPaに大幅UP長期間安心してご使用いただけるよう 設計しました。天井部・床部の勾配も最大20mm確保し ドレンをスムーズに排出します。
自動追加乾燥・クーリング機能搭載
運転完了後、一定時間扉開操作が無い場合、 自動で追加工程へ移行します。 さらに乾燥を促すために、ジャケット予熱を継続しながら、 清浄空気をブローし乾燥を促します。 ジャケットへの予熱をストップし、滅菌物のクーリング 目的の自動エアレーション工程も選択できます。 その他、省エネのための電源OFF、従来どおりの完了待機 も選択可能です。
新乾燥システムの採用
清浄空気をエアフィルターから内缶へ直接取り入れずに、 外缶の熱を利用して温めてから内缶に取り入れることで 乾燥効率を高めました。 また、最高使用圧力を高めたことにより、乾燥工程時に 外缶温度を上げることで輻射熱による乾燥効果も 向上しました。

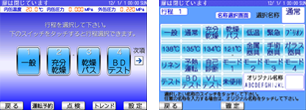

操作性能
パネルの上部に行程表示LEDランプを搭載。 ロゴの色の変化により、工程状況や警報の発生を離れた 場所から確認できます。 8.4インチ大型タッチパネルで操作も楽々。 施設に応じたオリジナル工程名称を作成できます。 （日本語表示）
音声ガイダンス機能搭載
○扉が閉まります。ご注意ください。 ○搬出が完了しました。○外缶が予熱されました。 ○運転工程を選択して下さい。 ○運転を開始しました。 ○滅菌工程に入りました。
○まもなく完了します。 ○運転は正常に完了しました。
など、不慣れな作業者でも安心して操作ができます。 また、他の作業中でも音声が装置の状態をお知らせします。
（音声ガイダンス機能をＯＦＦにすることも可能）
運転予約
従来の設定時間経過後に始動する方式から、 曜日・時刻指定方式を採用しました。 電源OFF状態からの電源ON及び始動が可能となり 朝一番の予熱工程のわずらわしさから解消され、 ボウィ・ディックテストもすぐに行えます。 「電源ONと始動モード」のほか、外缶に蒸気を入れる 「電源ONモード」、電源ＯＮの状態で開始時間を指定する 「始動モード」の3パターンが選択可能です。実行回数も 「1回のみ」、「連続」から選択可能です。

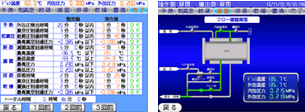

データ管理
内蔵フラッシュメモリに最大8000時間の運転記録を 記憶させることができます。 日時・時刻を入力しグラフで表示させることも可能です。 グラフ上にカーソルを移動させると、カーソル位置の温度 や圧力値も表示が可能です。 ピンチ（ズーム）とフリック（ページおくり）に初めて 対応し、
タブレット端末の様な操作感を実現しました。 トレンドグラフや運転履歴はＵＳＢに出力できます。
メンテナンス
前機種より好評だった自己診断機能はもちろんのこと、 制御部品のカウンタ機能を搭載しました。 バルブの開閉回数やポンプの作動時間を的確に把握する ことにより、根拠に基づいた保守メンテナンスを ご提供します。
(※１)
■クリーン蒸気仕様の場合
蒸気にはドレンと呼ばれる凝縮水が含まれます。従来式では外缶が鉄のため、外缶から発生する錆の影響を考慮し、 クリーン蒸気発生器にて発生させた蒸気は内缶にダイレクトに供給されていました。 ＵＭシリーズでは、外缶もステンレス製としたことにより、クリーン蒸気を一度外缶に保有し、蒸気中に含まれるドレンを 回収・排出します。内缶には、ドレンを除去した質の良い蒸気の供給が可能となりました。
■一般蒸気仕様の場合
ボイラーから供給される蒸気中にもドレンが含まれます。 従来式ではクリーン蒸気仕様と同様、内缶にダイレクトに供給されていました。こちらも一度外缶に保有することで、 質の良い上記の供給が可能となります。
■ＰＩＣＫＵＰ！ 新設計内缶ストレーナー
ドレン孔に内缶ストレーナーの機能を有しました。 作業効率が大幅に向上し、機械室内で配管を分解する必要はなくなりました。
ウドノ医機の滅菌システムをさらに詳しく
ウドノ医機の滅菌装置を支えているのは、お客様のニーズに高い信頼でお応えする
「技術・品質・サポート」です。
